硅灰對聚合物水泥防水砂漿性能的影響研究
硅灰是在金屬廠冶煉硅鐵合金或金屬硅時從煙塵中收集的一種飛灰，作為一種工業(yè)固廢，若不能合理地收集并加以利用，將對環(huán)境造成極大污染。聚合物水泥防水砂漿是一種剛柔結合的新型無機防水材料，該材料不僅擁有無機材料的強度和耐久性，還因添加了聚合物乳液兼具了良好的抗裂和抗?jié)B性能，已被廣泛應用于國內外的建筑防水工程中。在此，將硅灰作為摻合料部分取代石英砂制備防水砂漿，利用硅灰的火山灰活性及微填充效應來提升防水砂漿的性能，為硅灰的應用開辟一條新的途徑。
1、硅灰摻量對防水砂漿力學性能的影響

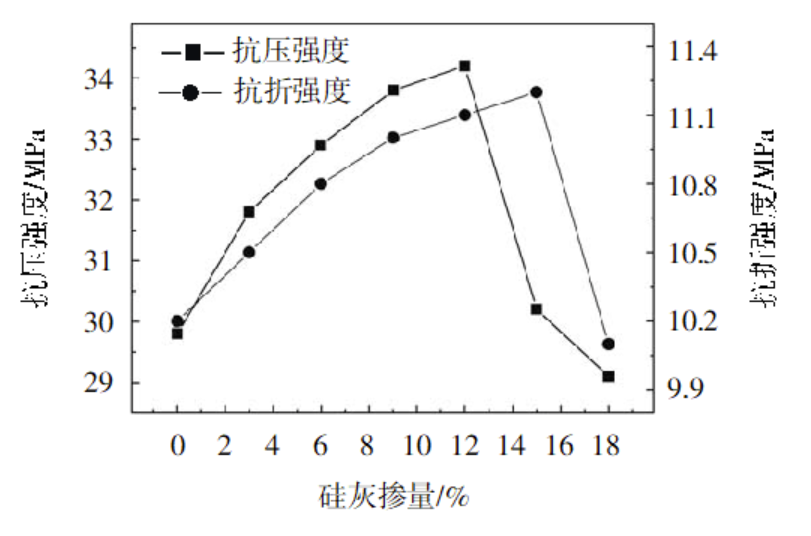

通過添加不同比例的硅灰，研究硅灰摻量對防水砂漿力學性能的影響。可以發(fā)現，防水砂漿的抗壓強度及抗折強度隨硅灰摻量的增加呈現出相似的變化趨勢，均先增大后減小。當硅灰摻量為12%時，抗壓強度達到最大，為34.2 MPa，較空白組增加了14.8%；當硅灰摻量為15%時，抗折強度達到最大，較空白組增加了9.8%。而當硅灰摻量繼續(xù)增加時，防水砂漿的抗壓強度及抗折強度均呈現衰減趨勢。
2、硅灰摻量對防水砂漿干燥收縮率的影響

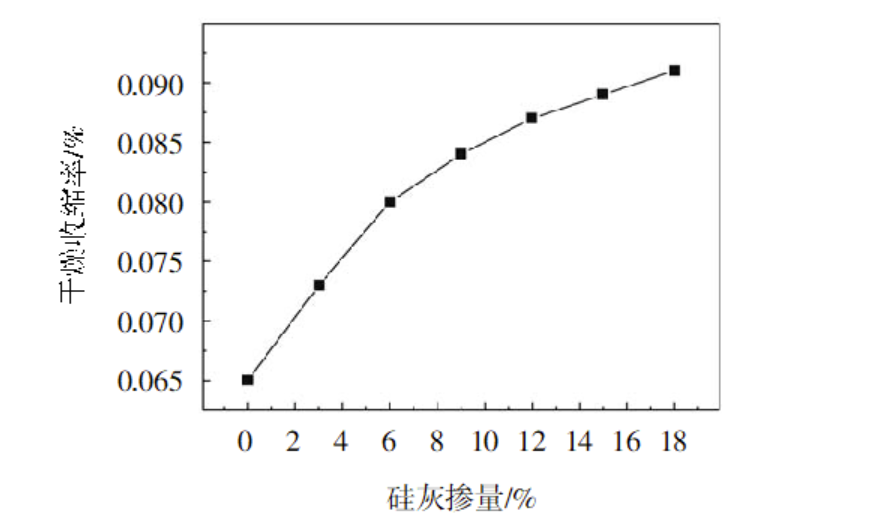

通過添加不同比例的硅灰，研究硅灰摻量對防水砂漿干燥收縮率的影響?？梢园l(fā)現，隨著硅灰摻量的增加，防水砂漿的干燥收縮率不斷增大，而干燥收縮率的增大將嚴重影響砂漿的抗裂性能，所以硅灰的摻量需控制在合理范圍內，并不是越多越好。從圖的曲線斜率還可以看出，隨著硅灰摻量的增加，干燥收縮率增大的趨勢逐漸減緩，這是由于硅灰摻量越大，硅灰的微填充效應越強，堵塞了砂漿內部的孔隙，使內部水分的遷移速率降低，從而減緩了砂漿的干縮速度。
3、硅灰摻量對防水砂漿抗?jié)B性能的影響

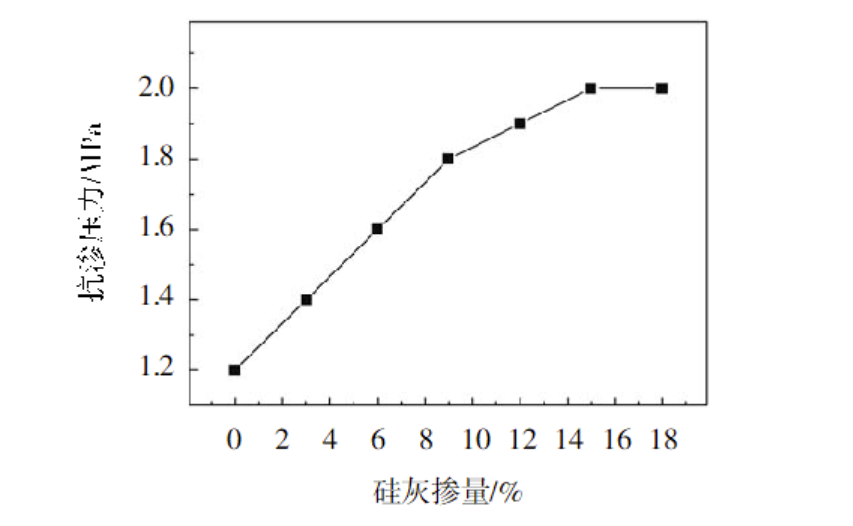

通過添加不同比例的硅灰，研究硅灰摻量對防水砂漿抗?jié)B性能的影響?？梢园l(fā)現，隨著硅灰摻量的增加，防水砂漿的抗?jié)B壓力不斷增大，當硅灰摻量為15%時，抗?jié)B壓力達到最大值（2.0 MPa），較空白組砂漿有顯著提升（增加了66.7%）；當摻量超過15%時，抗?jié)B壓力趨于穩(wěn)定。硅灰的摻入能顯著提升防水砂漿的抗?jié)B性能，但硅灰的不斷摻入無法一直提升砂漿的抗?jié)B性能，當摻量超過15%后，抗?jié)B壓力基本保持恒定不變。同時，因還需兼顧硅灰對砂漿干燥收縮率的影響，故其摻量也不宜過大，需控制在合理范圍內。
綜上所述，硅灰作為一種摻合料應用于防水砂漿中，確實能有效地改善砂漿的力學性能和抗?jié)B壓力，但硅灰摻量須控制在合理范圍內，摻量過大將影響砂漿的干燥收縮率和抗裂性能。
